jueves, 6 de junio de 2013

Condensadores

Condensadores
Un condensador esta formado por dos láminas de metal separadas por una placa aislante denominada dieléctrico.

Hay dos tipos de condensadores:
      -Condensador electrolítico: Es un tipo de condensador que usa un líquido iónico conductor como una de sus placas. Típicamente con más capacidad por unidad de volumen que otros tipos de condensadores, son valiosos en circuitos eléctricos con relativa alta corriente y baja frecuencia. Este es especialmente el caso en los filtros de alimentadores de corriente, donde se usan para almacenar la carga, y moderar el voltaje de salida y las fluctuaciones de corriente en la salida rectificada. También son muy usados en los circuitos que deben conducir corriente alterna pero no corriente continua.



     -Condensador cerámico(lenteja): Existen los cerámicos, que están construidos normalmente por una base tubular de dicho material con sus superficies interior y exterior metalizadas con plata, sobre las cuales se encuentran los terminales del mismo. Se aplican tanto en bajas como en altas frecuencias.




          Código de colores para condensadores


martes, 4 de junio de 2013

Puente de diodos

Puente de diodos
En esta imagen vemos el funcionamiento de un puente de diodos al que se le añade una resistencia y un condensador con el fin de que lo peine mejor.
En la imagen el diodo 1(D1) conduce, con onda positiva, y el diodo 3(D3) también conduce con onda negativa.
En cambio el diodo 2(D2) y el diodo 4(D4) no conducen.
Lo que hace el puente de diodos es transformar la corriente alterna a corriente continua.

 TRANSISTOR

¿Como comprobar un transistor?


Este transistor NPN conducirá de base a emisor y de base a colector.


Este transistor PNP conducirá de emisor a base y de colector a base.

lunes, 3 de junio de 2013

Trabajo del transformador

Practica Cargador

Primer paso: Comprobar si funciona.




El cargador funciona correctamente. En la leyenda pone una corriente de salida de 4,5 voltios.
Lo he comprobado con las pinzas en el multimetro y me da una corriente de 6 voltios (funciona).



Segundo paso:Comprobar el puente de diodos




El puente de diodos funciona correctamente. He desoldado los 4 diodos y vuelta a soldar para comprobar uno a uno que funcionan correctamente.


Onda de salida del puente de diodos


Tercer paso:El transformador

El transformador es un dispositivo eléctrico que permite aumentar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia. La potencia que ingresa al equipo, en el caso de un transformador ideal, es igual a la que se obtiene a la salida.


El transformador transforma los 220 voltios de corriente continua a 24 voltios de corriente alterna.
Los voltios en el primario o en el secundario dependerán del numero de vueltas.
Potencia primario= V1*I1
Potencia secundario=V2*I2

En clase tuvimos un GRAVE ERROR, pensábamos que teníamos que hacer las vueltas por los voltios, pero nos dimos cuenta que estaba mal, que la potencia tiene que ser igual en la entrada que en la salida.

Con un cable fino, mas vueltas y menos amperios(intensidad).
Con un cable gordo, menos vueltas y mas amperios(intensidad).

Llegamos a la conclusión de que la formula correcta es:          V1/N1=V2/N2























martes, 21 de mayo de 2013

Power Supply

Es un tipo lineal regulado de suministro, se conecta una tensión de entrada de corriente alterna a un lado del transformador, lo que provoca una tensión de corriente alterna inferior en el otro lado del transformador.

La alteración de la onda de corriente de corta a continuación en medio de dos diodos rectificadores de la creación de ondas extrañas de corriente continua positiva y negativa.
Dos grandes condensadores rectifican la onda haciendo que cada señal de corriente continua adecuada para el uso de un regulador de tensión. Estos reguladores aseguran que cada salida mantiene una tensión de corriente continua suave y constante. MUY BIEN.


viernes, 17 de mayo de 2013

Amplificador inversor


Esto es un Amplificador inversor al cual hemos conectado el punto positivo del amplificador a masa y el punto negativo lo hemos conectado a una resistencia de 10Koh, despues lo conectamos al generador de funciones.
A la salida hemos conectado una resistencia de 50Koh conectada al generador de funciones.

1-El positivo(+) lo conecto a GND(Tierra).

2-Si el positivo(+) esta conectado a masa, el negativo(-) también debe estar conectado a masa.
   En un nudo la suma de las intensidades es igual a 0.

3-V1/R1=-Vout/R2

4-Ganancia
    G=V0/VI=(I*R2)(I*R1)
    G=-R2/R1


viernes, 26 de abril de 2013

Tipos de Amplificadores

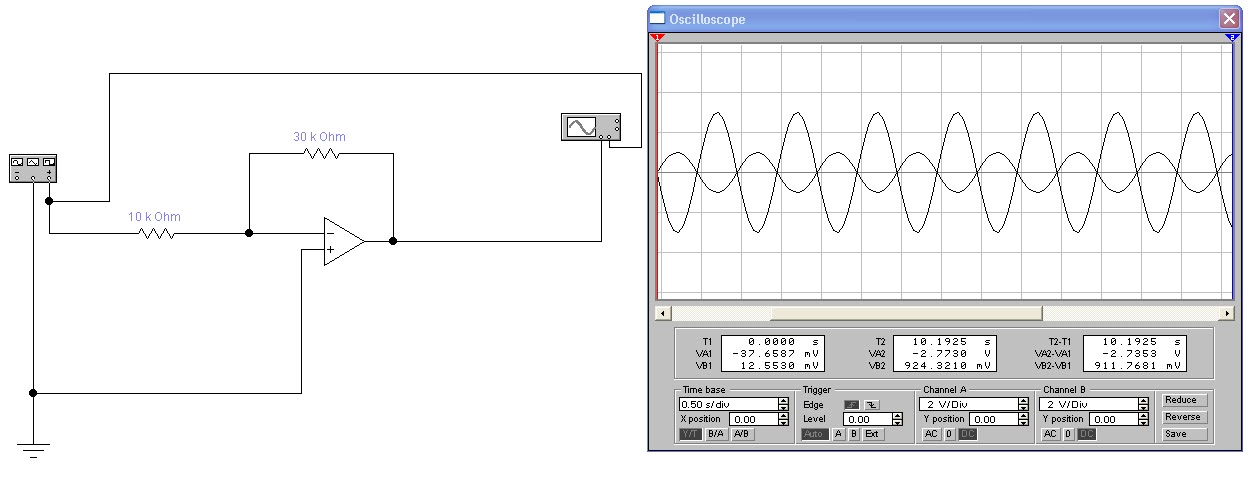

Amplificador Inversor x4
Este circuito es un amplificador inversor, ya que cuando la onda de entrada es positiva la onda de salida es negativa, la ganancia es igual a 4, por lo cual es un multiplicador x4.






Amplificador no inversor x4
Este circuito es un amplificador no inversor, ya que cuando la onda de entrada es positiva, la onda de salida también es positiva, su ganancia es igual a 4 por lo que es un multiplicador x4.



Amplificador Inversor x6
Este circuito es un amplificador inversor x6, porque la onda de entrada es positiva y la onda de salida es negativa, la ganancia es igual a 6, por lo cual es un multilplicador x6.


Amplificador no inversor x6
Este circuito es un amplificador no inversor, ya que cuando la onda de entrada es positiva la onda de salida también es positiva, su ganancia es igual a 6 por lo tanto es un multiplicador x6.

Amplificador Sumador






jueves, 25 de abril de 2013

Amplificador Operacional


Un amplificador es un circuito que permite obtener a la salida una señal igual que la de la entrada, pero multiplicada por la ganancia.La ganancia viene dada por una medida denominada decibelios.

GANANCIA=VO
                        VI

                   ENTRADA                                                      SALIDA
                  V1  Tension                                                      Tensión- Vo
                  I1  -Intensidad                                                  Intensidad- I0
                  Z1 -Impedancia                                                Impedancia- Z0

LM741
Tras identificar el pin Nº1, se continua la numeración de manera correlativa en sentido circular y antihorario.





G=Vp-Vn(ganancia en modo diferencial), cuando detecta diferencia salta o amplifica INFINITO.
G=(Vp+Vn)/2 en modo común, cuando hago media es como si solo tuviera una entrada.
Impedancia de entrada es infinita, para no mezclar señales de salida cero.


Amplificador no lineal: Comparador


Ve-Onda senoidal de 1V de Amplitud y 10 KHZ de frecuencia
    1-Vp esta unida a tierra 0V.
    2-En modo diferencial amplifica cuando Vp es distinto de Vn
    3-Cuando Ve mayor que 0 amplifica V0=15V
    4-Cuando Ve menor que 0 amplifica Vo=-15V


La mayoría de los amplificadores operacionales se alimentan de forma simétrica entre  + Vcc.
Esto permite aumentar el margen de las posibles señales de salida que podemos obtener. Así por ejemplo, si la tensión de alimentación es un operacional es de + 15V, en la salida podríamos llegar a obtener señales de hasta 30 Vpp.
Cuando se alcanza la tensión máxima de salida, el amplificador está saturado, y puede distorsionarse su comportamiento.

Practica Amplificador inversor 1






1- El + lo conecto a GND (tierra)
2-Sí + esta conectado a masa, - también debe estar conectado a GND(tierra)


En un nudo la suma de las intensidades es igual a 0.

3- V1= -Vout
    R1      R2

4-Ganancia

G=V0=  I*R2
     V1    I*R1     Dependiendo de la resistencia es cuando yo puedo modificar su resultado.

G= -R2
       R1    AMPLIFICADOR INVERSOR


lunes, 15 de abril de 2013

Transistores



Sacamos la ganancia:
IC=100*IB                                10´95mA
                                                  0´109mA    NOS DA 100    G=100

Aplicamos la formula desde la pila a masa con dos formulas:
12v-1k*IB-Vbe-1k*IC=0  /   12v-Vbe-1k*IC=1K*IB
12v-Vce-1k*IC=0   /   12v-Vca=1k*IC  /  12v-Vca=IC-1k  /  IC=11,8mA

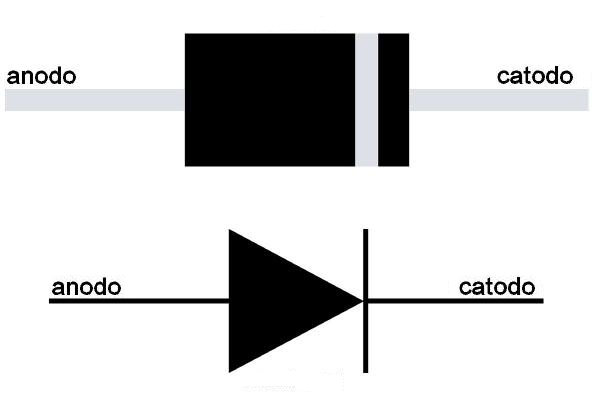

El diodo que luce
I min:10mA
I max:20mA       V=1´5v a 2,2v

El diodo no luce porque hay muy poca intensidad, esta por debajo del mínimo.
Por debajo del valor mínimo el diodo no se ilumina, y por encima del valor máximo se quema.
Dividimos los 12 voltios de la fuente de alimentación entre la intensidad mínima:
12V/12mA=1´2K


En el primer circuito el diodo si que funciona con una resistencia de 220 ohmio
En el segundo circuito el diodo no funciona porque solo luce en una dirección y esta colocado al reves.






domingo, 17 de marzo de 2013

Responsabilidad

Responsabilidad-A duty or obligation to someone/something or one self.

-Duty
-common sense
-to be clear
-on what you have to do
-Do something for one self
-be yourself
-Know that to do in every moment
-Respect
-Act with thinking
-Have organized thoughts
-Make clear decisions in every moment
-Be conscience of your actions
-Don´t drink and drive
-When you are sure of your actions

Definicion de RESPONSABILIDAD:
Capacidad de dar una respuesta.


lunes, 11 de marzo de 2013

Examen valor eficaz

11-Calcula los siguientes términos asociados con esta gráfica:
A-Frecuencia: 1/(20*0,001)=50 hercios
B-Periodo: 20 ms
C-Amplitud: 6,25(se mide desde 0 hasta el máximo)
D-Valor RMS=Valor eficaz: Vmax/raiz 2=6,25/raiz 2=4,42v
           Osciloscopio: veo la señal, veo la onda.
           Polimetro: Sólo veo un numero, el valor eficaz.

Ejercicio examen 555


Hemos realizado el siguiente circuito en el workbench para comprobar que diodo lucirá mas tiempo, previamente hemos calculado los impulsos mediante las siguientes formulas:

T1=(R1+R2)*C*0,69
T1=(1000K + 100K)*0,1uF*0,69
       1100K*0,1uF*0,69
        1,1M*0,1F=0,11
        0,11*0,69=0,076s=76ms

T2=R2*C2*0,69
T2=0,11*0,1uF*0,69
      0,01*0,69=6,9ms

Respuestas del ejercicio del 555
A-Cuando el voltaje del threshold(umbral)alcanza 2/3 del voltaje de alimentación(12v)el ciclo del tiempo finaliza y la salida(pin 3) se pone baja.
B-Qué se dispara el trigger y se produce un nuevo pulso, la salida alta(1)
C-Se usa en la descarga de un condensador exterior, que trabaja en conjunto con una resistencia que controla el intervalo de tiempo.
D-Se carga a través de las dos, la R1(1M) y R2(100K).
E-T1=(R1+R2)*C*0,69
F-Se descarga por la R2, la de 100K
G-T2=R2*C2*0,69
I-Luce mas el segundo diodo como podemos ver en el circuito.





domingo, 10 de marzo de 2013

Oscilador con transistor


En el siguiente circuito hemos utilizado cuatro resistencias de 10K, otra de 33K, y una de 1K.
Tambien se ha utilizado tres condensadores de 0,0047uF.
Pero la pieza fundamental del circuito es el transistor 2N2222 y se puede apreciar la onda que aparece en el osciloscopio.
Hemos calculado la frecuencia con la formula: 1/periodo, y nos da 1/0,9=1,1 HZ.
La frecuencia la hemos calculado contando los cuadros que hay entre cada onda, y al ver el espacio que hay se multiplica por el tiempo y despues se divide 1 entre el periodo y de hay saldra la frecuencia.

jueves, 7 de marzo de 2013

555 components electronics

Trabajo con un chip 555

El 555 es una versión de un chip comúnmente usado como multivibrador, es útil en una amplia variedad de circuitos electrónicos.
El chip 555 es el circuito integrado usado como temporizador mas popular jamas realizado.
Tu puedes usar el 555 para funciones de tiempo básicas, tales como girar una luz en una longitud concreta de tiempo, o también se puede utilizar para crear una luz de advertencia que se enciende y se apaga, se puede usar para producir notas musicales de una determinada frecuencia.

-Masa(ground):El pin 1 se conecta a tierra.

-VCC(alimentación): El pin 8 es conectado al positivo de la fuente de alimentación. Este voltaje debe tener como mínimo 4,5v y máximo 15v.

-Salida(output): El pin 3 es el pin de salida a la bombilla.La salida o es baja si esta cerca de 0, y es alta si esta cerca del pin de alimentación que es 8. La forma exacta de la salida, cuanto tiempo esta alta y cuanto tiempo esta baja,depende de las conexiones de los cinco pines restantes.

-Disparo(trigger): El pin 2 es el disparo, que trabaja como disparo de salida del temporizador del 555. El disparo lo activa un 0, cuando el voltaje es el pin 2, el voltaje cae por debajo de un tercio del voltaje de alimentación. Cuando el 555 es disparado por el pin 2, la salida en el pin 3 se vuelve alta.


-Descarga(discharge): El pin 7 es llamado de descarga. Este pin se usa para descargar un condensador exterior que trabaja en conjunto con una resistencia para controlar el intervalo del tiempo. En la mayoria de los circuitos, el pin 7 es conectada al voltaje de la alimentación a través de la resistencia y a tierra a través del condensador.



-Umbral(threshold): El pin 6 es llamado umbral. La finalidad de este pin es controlar la tensión en el condensador que esta dado de alta por el pin 7, cuando esta tensión llega a dos tercios de la tensión del voltaje de alimentación. El ciclo de temporizador exterior, y la salida en el pin 3 se hace baja.

-Control: El pin 5 es el pin de control, en la mayoria de los circuitos 555 este pin se conecta a tierra, generalmente a través de un condensador pequeño(lenteja) uF 0,01(con el fin de que el condensador es para nivelar las fluctuaciones en la tensión de alimentación que pueden afectar al funcionamiento del temporizador).Básicamente no sirve para nada, solo para estabilizar el circuito.

Reset: El pin 4 es el pin del reset, que puede ser usado para reiniciar la operación del temporizador 555, como la entrada de tigger, reset es una entrada activa baja. Por lo tanto, el pin 4 debe estar conectado a la tensión de alimentación del temporizador.
Si el pin 4, esta momentaneamente a tierra, el funcionamiento del 555 se interrumpe, y no se reanudará hasta que se activa de nuevo a través del pin 2.
Para que no resetee nunca lo une con el pin 8(VCC). Sirve para llevar a cero y volver a empezar.

Explicación mas detallada de las patillas más importantes del 555
UMBRAL Y DESCARGA
El umbral y la descarga son las patillas más importantes del 555, y establecen el tiempo en el cual la señal esta alta.

Circuito con un 555 monoestable
En este circuito monoestable para que el disparo se produzca que es la flecha de entrada se necesita un pulsador que hace que la flecha de entrada se transmite mediante la resistencia y el condensador.

martes, 5 de marzo de 2013

Circuito de disparo


CIRCUITO DE DISPARO

-Hemos realizado una práctica con un circuito multivibrador estable, en primer lugar hemos realizado los calculos en una hoja, despues hemos echo el circuito en el workbench, y finalmente lo hemos realizado en la protoboard.

R2=X
3 seg=1,1*R2(x)*100uF
3 seg=110
3:110=0,027
0,027*1000=27,27K

-Circuito realizado en el workbench con el diodo led que se apaga y enciende a los 3 segundos.


Este es el video del montaje realizado con el multivibrador monoestable 555. Sse ve como funciona perfectamente y el diodo led se apaga a los tres segundos.-

miércoles, 20 de febrero de 2013

STEP BY STEP



Step 1: Insert BJT transistor in the protoboard
Step 2: check with the datasheet wich one E:Emisor B:Bass C:Collector
Step 3: connect the ground in the protoboard
Step 4: brown,black,yellow. Put the resistor of 100K linking the emisor and the base.
Step 5:insert the LED( checking polarity of linking the collector)
Step 6: red,red,brown. Insert the resistor of 230 ohmios between the LED and the VCC in the protoboard.
Step 7:brown,black,red. Insert the resistor of 1K in the protoboard one pin linked to the VCC.
Step 8: connect the wire working as probe in the resistor of 1K.
Step 9: connect the battery to VCC and ground in the protoboard.

UJT/BJT

Tipos de transistores:
             -UJT: uni junction transistor.
               Este transistor es un dispositivo semiconductor unipolar. Esta constituido por tres terminales    llamados emisor(E), base 1(B1) y base 2(B2).Este transistor también puede valer como un temporizador.

         Este transistor NP tiene solo una unión, ya que el emisor que es P se une a la base N.
         Una caracteristica importante de este tipo de transistores es que carecen de colector.

           -BJT: bipolar junction transistor.
             Este transistor es un dispositivo electrónico que permite controlar el paso de la corriente atraves de sus terminales. La caracteristica principal de este transistor es que su resistencia interna variará según la señal de entrada.

Este transistor tiene dos uniones, recibe el nombre de transistor NPN.

La gran diferencia entre estos dos transistores es que el transistor UJT se queda encendido una vez activado, sin embargo el transistor BJT
